Informations techniques basées sur les données déclarées par le fabricant.

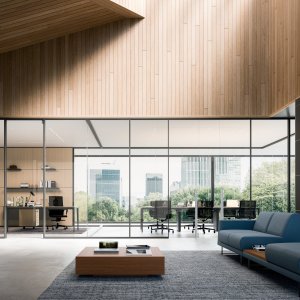

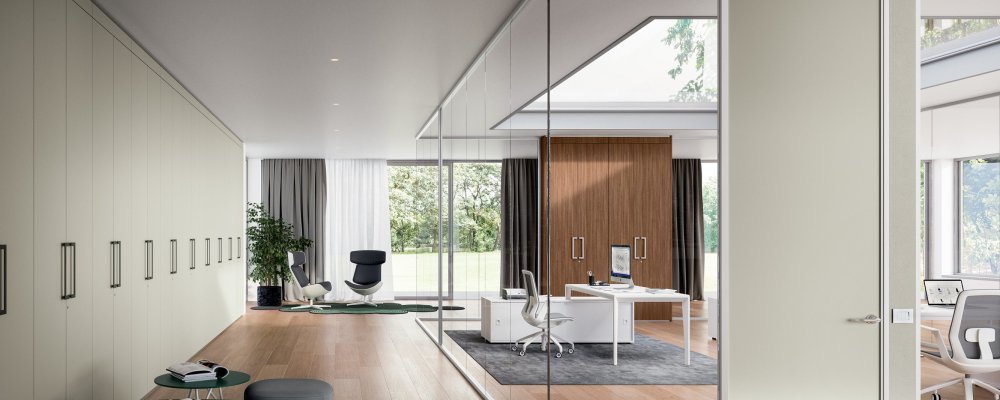

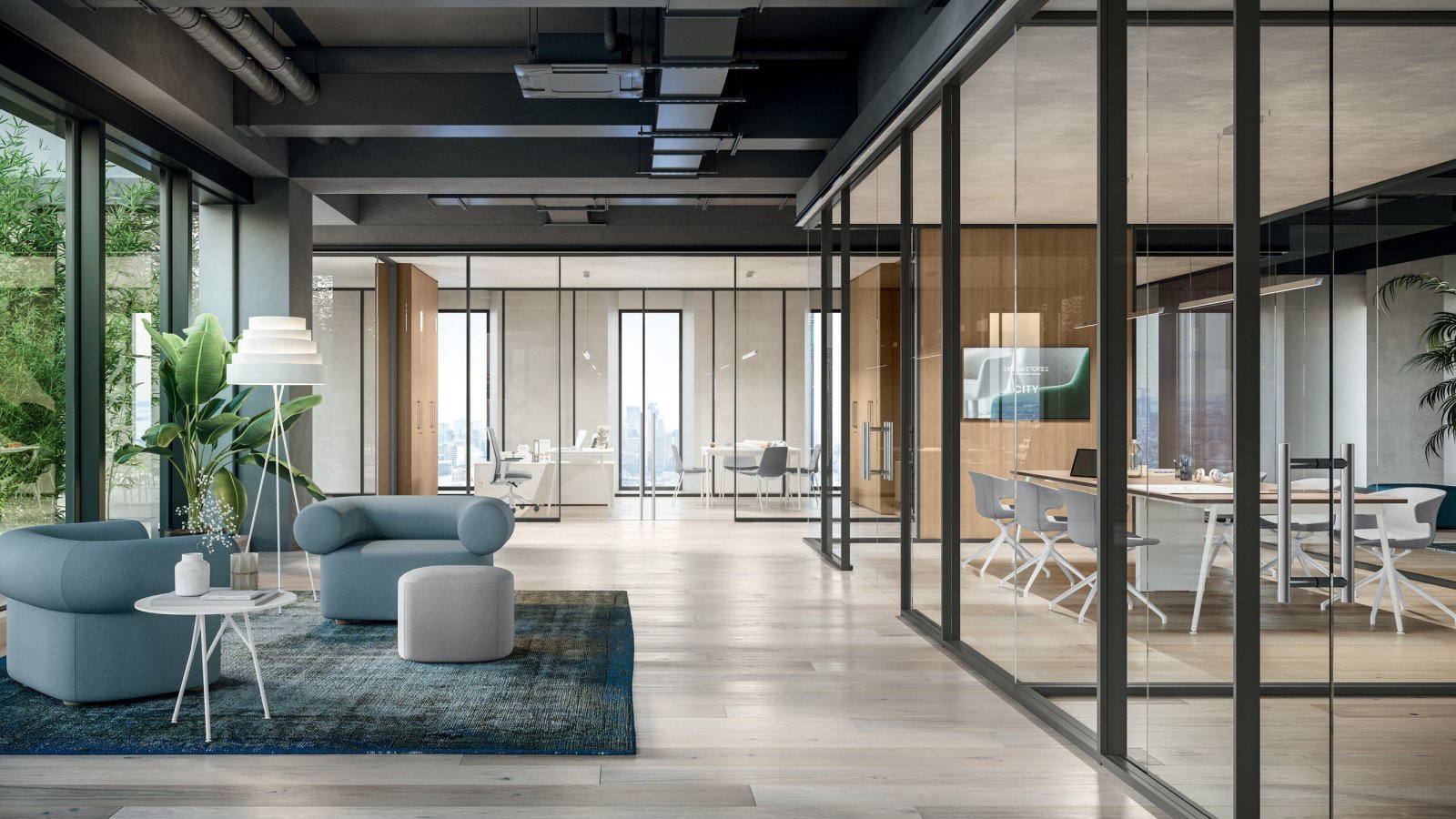

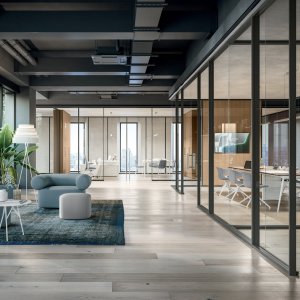

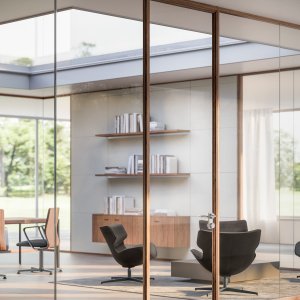

Système : cloison monolithique vitrée M1-M2-M3, partitions intérieures toute hauteur, vitrées ou partiellement pleines
Fabricant : Quadrifoglio Group (Mansuè, Trévise, Italie)
Design : Quadrifoglio Group

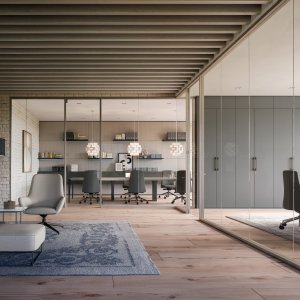

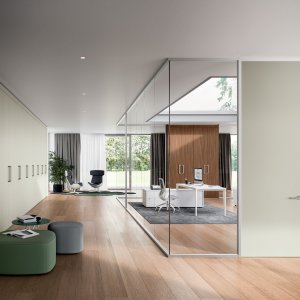

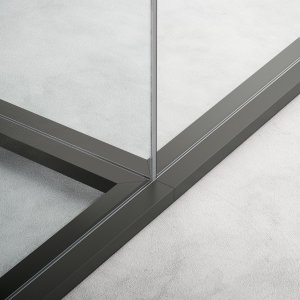

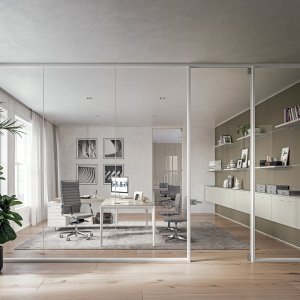

Trois familles selon la section du profilé : M1 profilé 100 × 40 mm simple vitrage · M2 profilé 100 × 40 mm double vitrage · M3 profilé 55 × 40 mm simple vitrage
Hauteurs : de 2100 à 3340 mm

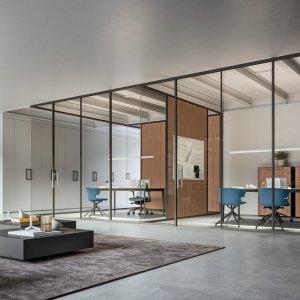

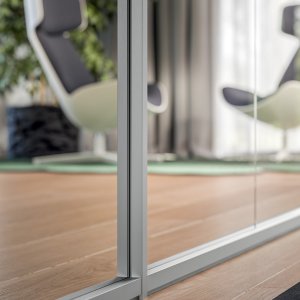

Profilés : aluminium extrudé de 1,5 mm, anodisé, laqué sur demande ; joints hermétiques évitant l'accumulation de poussière ; dispositif inférieur de réglage en hauteur du verre jusqu'à ±15 mm ; parcloses sur les profilés horizontaux empêchant la chute accidentelle du verre

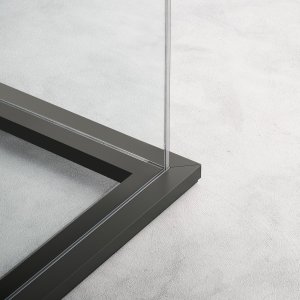

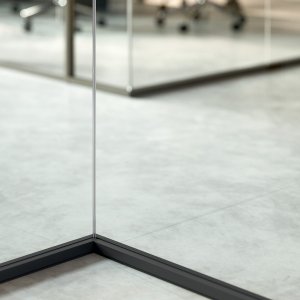

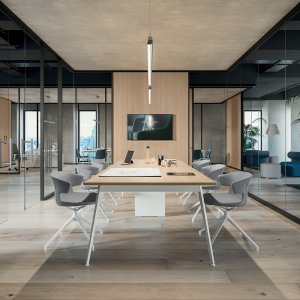

Modules : départ et arrivée en verre ou en panneau, modules intermédiaires, angle 90° fixe, jonctions à deux, trois et quatre voies (la quatre voies avec profilé circulaire), module de continuité bois/verre, module technique avec prises
Poids maximal au mètre linéaire (H 3340 mm, verre 12,6 mm) : M1 110 kg, M2 216 kg, M3 108 kg

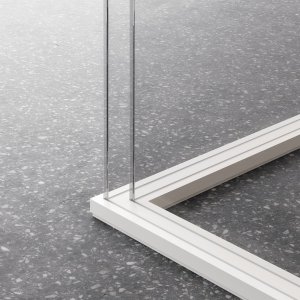

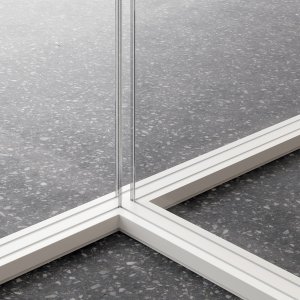

Verres : trempé 10 et 12 mm transparent ou satiné ; feuilleté 10,38 et 12,38 mm (PVB 0,38) ; feuilleté acoustique 10,76 et 12,76 mm (PVB 0,76), également satiné ; joints transparents assurant la continuité entre les vitrages

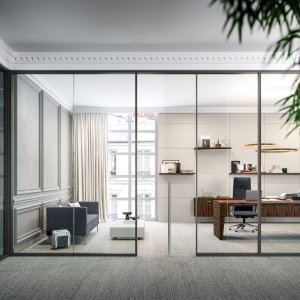

Panneaux pleins : mélaminé de série, laqués ou plaqués bois. Sur M1 et M2 les deux faces d'un même module peuvent recevoir des finitions différentes ; sur M3 la finition est identique des deux côtés

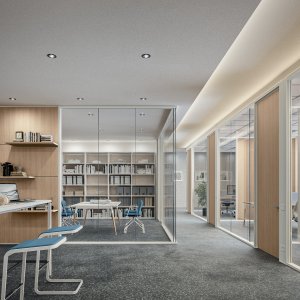

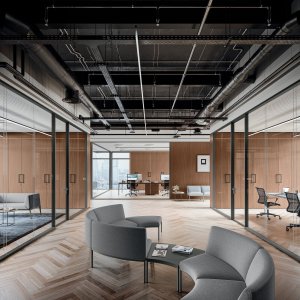

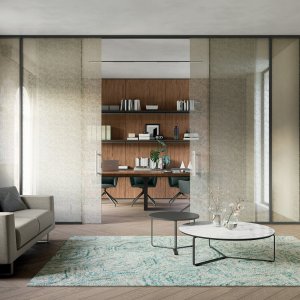

Portes : battantes pleines de 40 mm avec chant en résine anti-choc de 2 mm ; battantes en verre trempé 10 mm ; battantes en verre encadré (vitrage 6 mm dans un cadre 40 × 15 mm) ; coulissantes en verre trempé 10 mm, simples 100-200 cm ou doubles 200-400 cm avec freinage amorti à l'ouverture et à la fermeture (frein non disponible avec le profilé M3). Trois pivots par vantail, ouverture jusqu'à 180°
Accessibilité déclarée : passage libre de 875 mm sur les battantes ouvertes à 90° et 837 mm sur les coulissantes simples ; poignées à environ 900 mm du sol (±50)

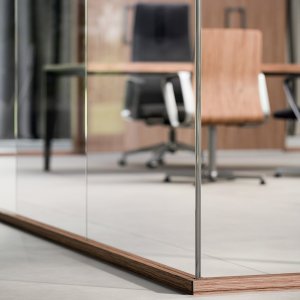

Accessoires : plinthe acoustique automatique (exclue sur portes vitrées à chant poli et sur moquette), grille d'aération sur portes pleines, gâche électrique 10-24 V avec bouton fixe et béquille libre pour la sortie de secours

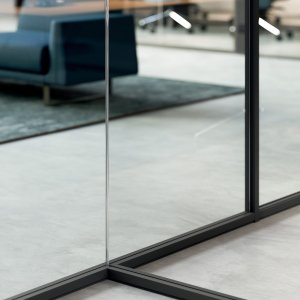

Cloison autoportante : possible avec cadre supérieur 100 × 30 mm, indépendante du plafond ; angles et nœuds doivent être des profilés structurels en aluminium ; le projet est vérifié par le bureau technique avant commande

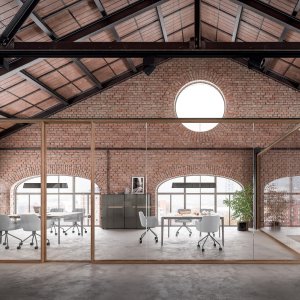

Finitions : aluminium anodisé satiné mat, RAL au choix, Or, Bronze, Corten, Gris Ombre ; profilés également revêtus d'un pré-composé de 0,6 mm collé au polyuréthane, poncé et laqué en acrylique à l'eau ; bois Orme Gris et Noyer Américain
Essais déclarés : choc de corps mou de 50, 3, 1 et 0,5 kg (UNI 10880:2000 art. 5.1-5.4) ; isolement acoustique selon UNI EN ISO 10140-2:2010 et UNI EN ISO 717-1:2013 — M1 de Rw 33 à 38 dB, M2 de 36 à 42 dB, M3 de 33 à 38 dB ; panneaux avec support en Euroclasse B-s1,d0 (EN 13501-1) sur demande
Durabilité et systèmes de gestion : panneaux en bois recyclé à 100%, CATAS Quality Award CARB, résines sans substances SVHC ; UNI EN ISO 9001:2015, 14001:2015 et 45001:2018 ; FSC et Pannello Ecologico
