Informations techniques basées sur les données déclarées par le fabricant.

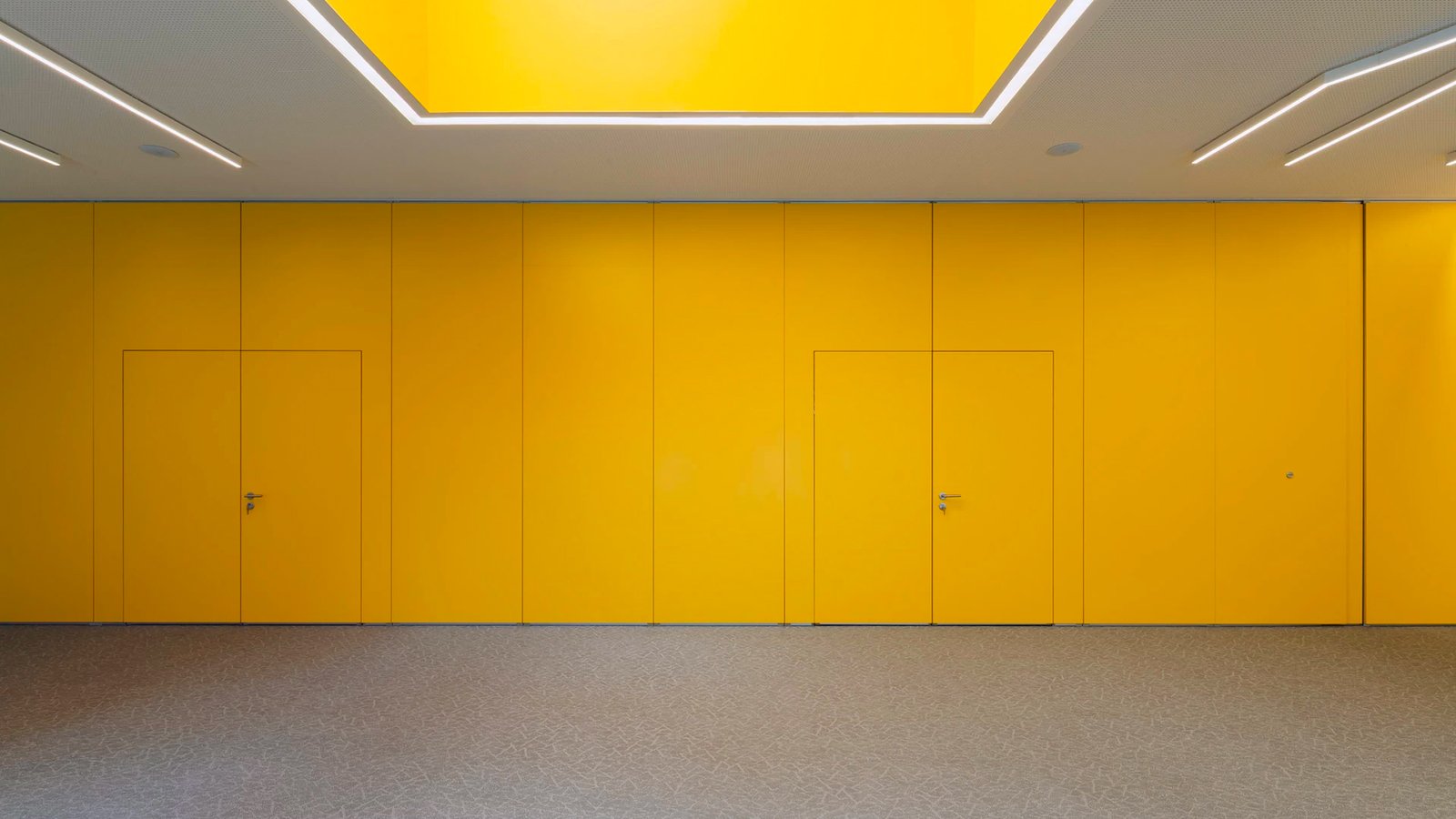

Modèle : PMI, cloisons mobiles insonorisées ; fabricant Anaunia Srl, Santarcangelo di Romagna (Rimini), Italie ; fabriqué en Italie.
Typologie : cloison mobile à éléments indépendants, insonorisés, manœuvrables un par un, suspendus à un rail au plafond uniquement, sans rail au sol ; paroi autoportante non chargeable.

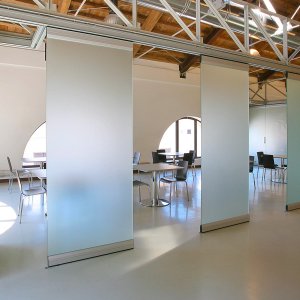

Versions : PMI en neuf classes acoustiques A360 · A400 · A430 · A460 · A490 · A500 · A520 · A560 · A580 (le code indique l'indice Rw) ; PMI EI 60 coupe-feu, exclusivement sur projet ; PME à manœuvre semi-automatique ; PMT Tailor Made sur mesure. Famille : PML légère, PMIV et PMC en verre, PMITT pour l'extérieur, PMP repliable, SHINE lumineuse.
Isolation acoustique : Rw de 36 dB (A360) à 58,1 dB (A580), mesuré selon DIN 52210 partie 3 ou UNI EN ISO 140-3 et UNI EN ISO 717-1, certificat d'un laboratoire accrédité ACCREDIA (Istituto Giordano) ; isolant recyclable en laine de roche, laine de verre ou néoprène microcellulaire selon la classe.
Réaction et résistance au feu : cloisons homologuées classe 1 par le ministère italien de l'Intérieur (classe 0 sur demande) ; panneaux classés B-s1,d0 ; version EI 60 selon EN 1364-1 sur projet du client (modèle A REI 60-90 : Rw 36-46 dB, élément standard uniquement).
Dimensions : largeur d'élément de 700 à 1200 mm, cotes spéciales sur demande ; hauteur de cloison jusqu'à 12 m, longueur sans limite ; épaisseur 106 mm avec profilé caché et 110 mm avec profilé apparent, 148 mm pour le modèle A580 ; poids de l'élément standard de 36 à 84 kg/m² selon la classe, élément télescopique jusqu'à 95 kg/m².
Éléments : S standard · SF avec fenêtre · SP avec départs · SA d'angle · éléments en T et en croix · PS porte (passage 900 × 2100 mm, hauteur minimale de l'élément 2500 mm) · PD porte double (1800 × 2100 mm, élément de 2334 mm) · TC télescopique · montants MP de départ et MA d'arrivée.
Structure : cadre en acier décapé avec profilés verticaux mâle-femelle en alliage d'aluminium 6060 (UNI EN 573, UNI EN 755-2) anodisé argent 15 microns, doubles joints caoutchouc ; rails au plafond en aluminium EN-AW 6005 T6 anodisé 20 microns, section 108 × 76 ou 108 × 88 mm selon le poids, avec ailettes de support pour faux plafond ou bandeau ; rabaissement du rail jusqu'à 40 cm compris, au-delà sur demande ; poutre en treillis pour structures non porteuses et note de calcul signée par un ingénieur agréé disponibles.
Roulement : chaque élément suspendu par 1 ou 2 axes en acier Ø 12 mm sur chariots en résine silencieuse Ø 50 ou 62 mm, à axe vertical, deux roulements radiaux et dispositif de passage des aiguillages et croisements ; stockages de type A à type H au catalogue technique.

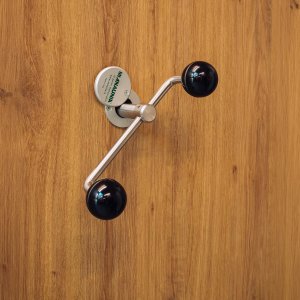

Mécanique de fermeture : seuils télescopiques en aluminium avec joints, course de 25 mm en haut et en bas, poussée à ressort de 1500 N par élément ; manivelle amovible insérée au dos de chaque panneau, en façade sur le télescopique ; élément télescopique avec compensation latérale de 100 mm en monochariot et 150 mm en bichariot ; réglage en hauteur de chaque élément sans déposer le faux plafond ; ajustement sur site ± 10 mm en hauteur et ± 30 mm en largeur.

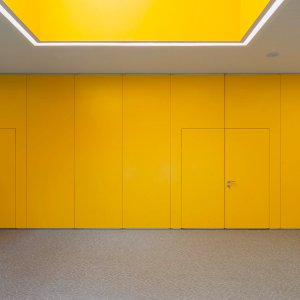

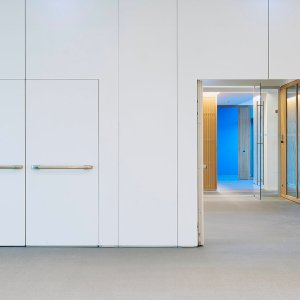

Portes : trois charnières invisibles, même épaisseur que la cloison, poignée logée dans une coquille, double joint à guillotine, deux axes de blocage dans des douilles au sol ; porte verrouillée automatiquement pendant le déplacement de l'élément ; options : porte vitrée, portes fixes sur le mur, barre anti-panique rouge.
Panneaux et finitions : panneaux de parement en particules 16 mm, densité 750 kg/m³, classe E1, marqués CE (EN 13986 P2), largeur maximale 120 cm, réglables en hauteur indépendamment du cadre ; finitions en stratifié CPL 0,4 mm (blanc, ivoire, gris), HPL 0,9 mm série couleur ou imitation bois, mélaminé, préparation pour peinture, placage bois, laquage RAL, Pantone ou transparent 25 gloss, cuir, tissu, moquette ; revêtement fourni par le client ; finitions différentes sur les deux faces ; couleurs d'aluminium sur demande.
Certifications du fabricant : Anaunia déclare ISO 9001 et ISO 14001, des essais en laboratoires accrédités reconnus par les ministères compétents, des matériaux écologiques et recyclables.

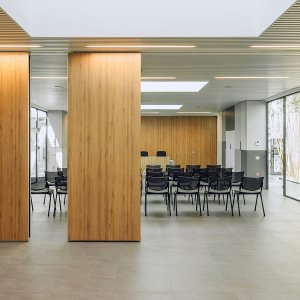

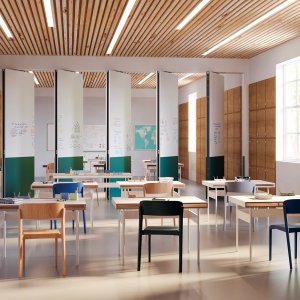

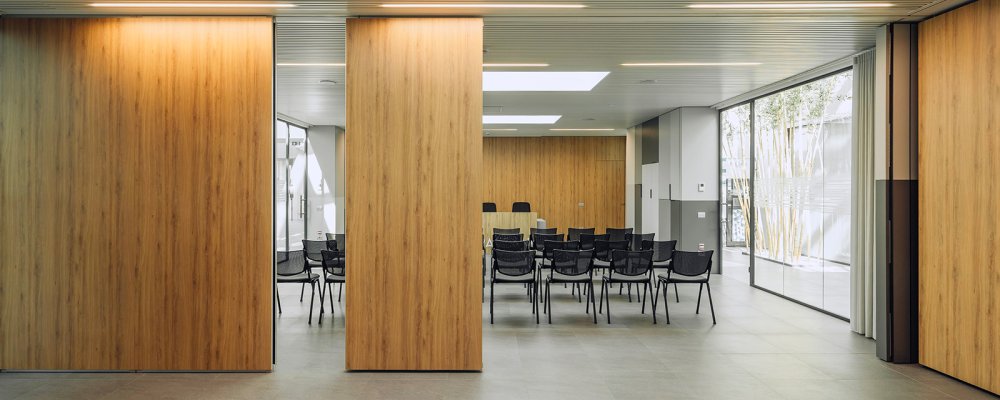

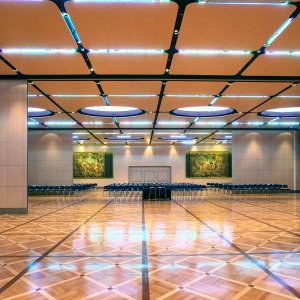

Destination : intérieurs : centres de congrès, salles de formation, bureaux, banques, théâtres, halls d'exposition, restaurants et hôtels ; le fabricant cite aussi le secteur naval parmi ses domaines d'emploi (programme Tailor Made) : les homologations maritimes se confirment projet par projet sur la documentation du fabricant.
Service et entretien : relevé des cotes sur chantier et projet d'exécution compris dans la fourniture ; transport, déchargement et pose dans les règles de l'art sur demande ; programme de contrôles périodiques et d'interventions préventives du fabricant ; fiches techniques PDF et dessins DWG téléchargeables.
